MSW 31 - Wideband unicable Multischalter

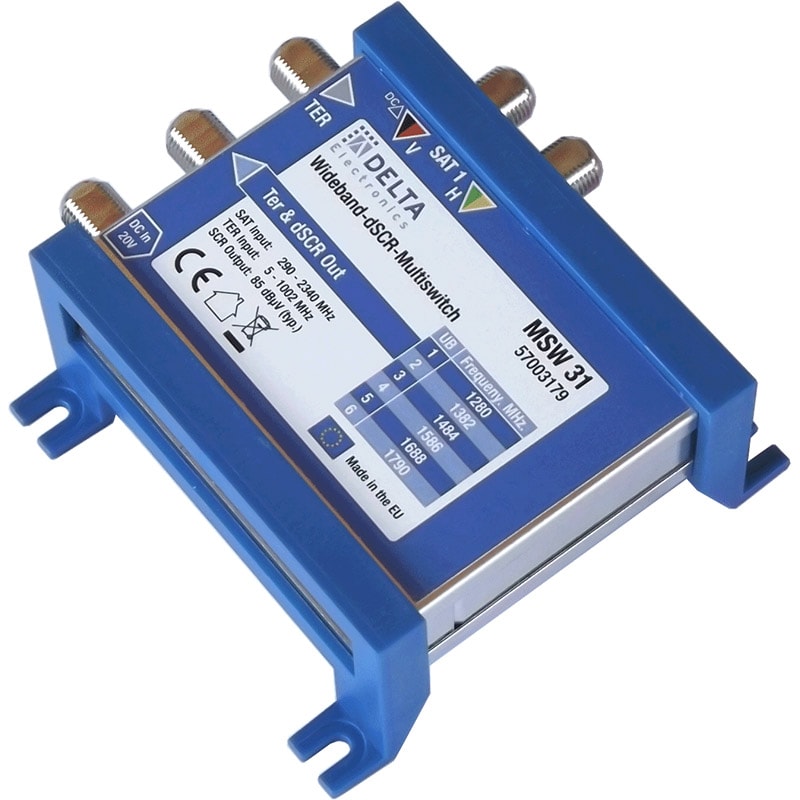

Die MSW 31 von DCT Delta ist ein SCR-Multischalter für Wideband-LNBs mit einem Ausgang für bis zu 6 Teilnehmer.

Mit dem MSW 31 können Kabel- oder Sat-Anlagen (z.B. mit Twin-LNB) erweitert und umgerüstet werden, ohne ein weiteres Koaxialkabel ziehen zu müssen. Auch für den Einsatz hinter optischen Empfängern, z. B. dem OR 25 von DCT Delta ist der Multischalter geeignet.

  • Kompatibel mit unicable 1 (EN 50494) und unicable 2 (Jess/ EN 50607).
  • Zur Erweiterung und Umrüstung vorhandener Kabel- oder Sat-Anlagen
  • Passiver Eingang für terrestrische Antennen oder DVB-C bis 1006 MHz (rückkanaltauglich)
  • Betrieb als “einfacher Multischalter” mit Wideband-LNB.
  • AGC Ausgangspegel am SCR Ausgang mit 85dBµV.
  • Ultra klein nur 92 x 77 x 21mm

Produktbeschreibung

Die MSW 31 von DCT Delta ist ein Wideband-Multischalter, der für die unicable- 1 (EN 50494) und 2 (Jess/ EN 50607) Standards eingesetzt werden kann.

Die Nutzung von älteren Geräten wie Fernseher oder Receiver, welche nur den unicable 1 Standard umsetzen können, ist mit 4- unicable 1 (diese sind für unicable 2 nicht erreichbar) und 2- unicable 2 User-Bändern problemlos möglich.

Die MSW 31 ist der ideale Multischalter für die Umrüstung oder Erweiterung einer Kabelfernsehen- oder Sat-Anlage mit Twin-LNB. Die 2 Teilnehmer des Twin-LNBs können mit kleineren Umbaumaßnahmen und dem Einsatz des unicable Standards auf 6 Teilnehmer erweitert werden. Damit sind mehrere Sat-Dosen in Reihe möglich. Wie das ist in unserem Installationsbeispiel zu sehen.

Durch den passiven Eingang für terrestrische Antennen ist die Einspeisung eines Kabelsignals bis zu 1006 MHz möglich. Durch den rückkanaltauglichen Eingang, können die DOCSIS 3.0 + 3.1 (Internet & Telefon) Standards der Kabelanbieter weiterhin genutzt werden.

Durch seine Größe mit nur (92x77x21mm) ist eine Installation in engen Bereichen und wenig Verkabelungsaufwand möglich.

Eine weitere Besonderheit ist der automatisch geregelte Ausgangspegel mittels AGC von 85dBµV am SCR Ausgang. Dadurch ergeben sich flexible Anschlussmöglichkeiten an den MSW 31 wie:

  • Mehrere Sat-Durchgangsdosen können in Reihe betrieben werden.
  • Mit Hilfe von Sat-Verteilern kann der Ausgang in Sternform aufgeteilt werden.
MSW-31+51_Frequenzen_UB
Unicable Userbänder / Frequenzen MSW 31 +51

Technische Daten

MSW 31
Artikel-Nr. 507003179
Eingänge Eingänge Trunk Inputs 1x terr. + 2x WB-Sat
Frequenzbereich Frequenzbereich Frequency 5 – 1006 MHz + 290 – 2340 MHz
dCCS/DSCR-Ausgänge 1
dCCS/DSCR-Userbänder 6
dCCS/DSCR-Ausgangspegel (In 55-90 dBμV =) 82 dBμV AGC
terr. Dämpfung 1-3,2 dB
Band- und Ebenenselektion DiSEqC 1.0 / DiSEqC 2.0 / SKY UK EN 50494 (SCD) / EN 50607 (SCD2)
Stromaufnahme 75 mA (no UB) to 162mA (6 UB)
@13V + LNB nur vertikal (UCW 12 = 150mA)
Stromversorgung Netzteil 20V über F-Buchse
Größe 92x77x20,5mm

MSW 31 im Einsatz - Installationsbeispiel

TV/ Receiver Einstellungen

Um über das unicable System alle Programme empfangen zu können, müssen verschiedene Einstellungen am Endgerät vorgenommen werden.
Jedem Endgerät bzw. Tuner muss ein Userband und eine Frequenz zugeteilt werden.

Für alle Geräte die über den MSW 31 betrieben werden, müssen mit diesen unicable (SCR = EN 50494)Userbänder (UB) definiert werden:

  • UB 1 (=SCR 0) 1210 MHz
  • UB 2 (=SCR 1) 1382 MHz
  • UB 3 (=SCR 2) 1484 MHz
  • UB 4 (=SCR 3) 1586 MHz
  • UB 5 (=SCR 4) 1688 MHz
  • UB 6 (=SCR 5) 1790 MHz

Jedem Tuner muss nun eine Userband mit zugehöriger Frequenz zugewiesen werden. Meist haben die Gerätemenüs folgendes Schema:

  1. Satellit auswählen
  2. LNB-Typ (Unicable 9,75/10,60GHz)
  3. DiSEqC-Zuweisung

Anschließend muss für alle gewählten Sat-Positionen ein Suchlauf gestartet werden. Über die DiSEqC-Einstellung kann der gewünschte Satellite ausgewählt werden. Dabei hat jede Position das selbe Userband.

Bitte beachten:

  • Ein auf Standart 14/18V programmierter Empfänger funktioniert nicht und blockiert alle andere Geräte in ihrer Wohnung!
  • TV-Geräte mit 2 Sat-Tuner benötigen einen DC-fähigen Sat-2fach-Verteiler nach der Dose um beide Eingänge zu versorgen und auch zwei unterschiedliche Userbänder.
  • Externe Sat-Receiver wie z. Bsp. die Sky-Q-Box (hat 3-4Tuner) schleifen intern durch und benötigen keinen Verteiler. Sie können aber trotzdem einen Verteiler einsetzen, wenn sie zusätzlich noch den TV-Tuner nutzen wollen. Auch hier müssen entsprechend 2-4 UBs vergeben werden.
