MSU 401-16 K - unicable Multischalter

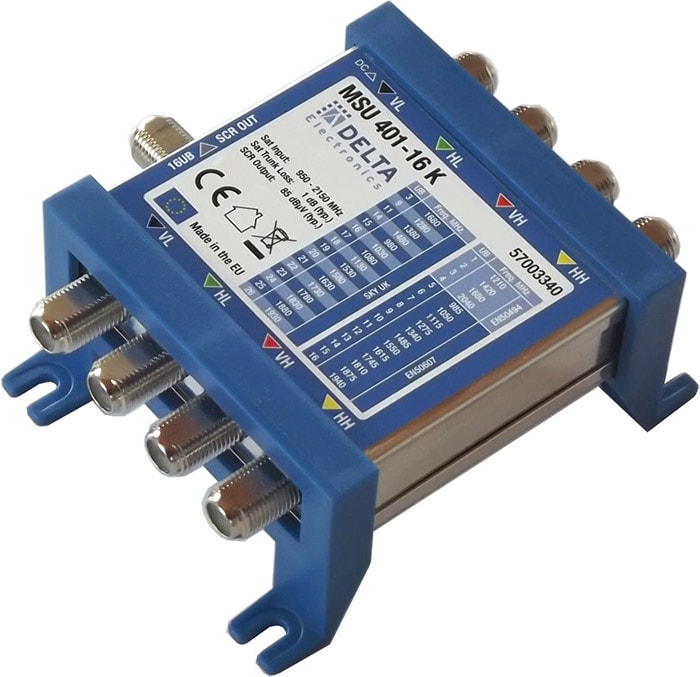

Die MSU 401-16 K von DCT Delta ist ein winzig kleiner unicable Multischalter mit 1 SCR Ausgang für bis zu 16 Teilnehmer.

Mit dem MSU 401-16 K können vorhandene Sat-Anlagen mit einfachem Sat-Multischalter erweitert und aufgerüstet werden. Soll nur 1 Ausgang am Multischalter (eine Wohnung) erweitert werden, so kann dieser Unicable-Multischalter vor dem “einfachen Multischalter” in Kaskade installiert werden.

  • Kompatibel mit unicable 1 (EN 50494) und unicable 2 (Jess/ EN 50607).
  • Zur Erweiterung vorhandener Sat-Anlagen mit unicable (meist Einfamilienhaus oder eine Wohnung)
  • Kaskadierbar mit nur < 3dB Durchgangsdämpfung
    Betrieb als “einfacher Multischalter” nach einem Quad- oder Quattro-LNB.
  • AGC Ausgangspegel am SCR Ausgang mit 85dBµV.
  • Ultra kompakt nur 90x80x40mm

Produktbeschreibung

Die MSU 401-16 K von DCT Delta ist ein unicable Multischalter, der für die Standards unicable- 1 (EN 50494) und 2 (Jess/ EN 50607) eingesetzt werden kann.
Die Nutzung von älteren Geräten wie Fernseher oder Receiver ist mit 4- unicable 1 (welche für unicable 2 nicht erreichbar sind) und 12- unicable 2 User-Bändern pro Ausgang problemlos möglich.

Mit dem SCR (Satellite Channel Routing) Ausgang für bis zu 16 Teilnehmer kann die MSU 401-16 K zur Erweiterung von vorhandenen Sat-Anlagen mit dem unicable Standard eingesetzt werden.
Soll nur 1 Ausgang (z.B. eine Wohnung) erweitert werden, kann die MSU 401-16 K in Kaskade vor den vorhanden Multischalter installiert werden. Dabei ist zu beachten, dass der vorhandene Multischalter mit einem Netzteil betrieben wird. Sollte dies nicht der Fall sein, ist ein dSCR Power-Inserter für die MSU 401-16 notwendig. Durch die Kaskadierung werden keine Ausgänge am vorhandenen Multischalter verschwendet und die sehr geringe Durchgangsdämpfung ist in aller Regel zu vernachlässigen. Die ultra kompakte Größe mit nur (90x80x40mm) macht die Installation in engen Bereichen möglich.

Auch der Betrieb direkt nach einem Quattro-LNB ist mit einem dSCR Power-Inserter einfach zu realisieren.

Eine weitere Besonderheit ist der mittels AGC automatisch geregelte Ausgangspegel von je 85dBµV am SCR Ausgang. Dadurch ergeben sich flexible Anschlussmöglichkeiten an der MSU 401-16 K wie:

  • Mehrere Sat-Durchgangsdosen können in Reihe betrieben werden.
  • Mit Hilfe von Sat-Verteiler kann der Ausgang in Sternform aufgeteilt werden.
Unicable Userbänder / Frequenzen LUA 442-16
Unicable Userbänder / Frequenzen LUA 442-16

Technische Daten

MSU 401-16 K
Artikel-Nr. 507003340
Eingänge 4
Eingangsfrequenz 950-2150 MHz
Stammdämpfung 3 dB
Ausgänge SCR 1
User Bänder (SCR Ausgang) 16
Ausgangssteckverbinder 75 Ohm F-Typ (weiblich)
Ausgangspegel 85 dBµV (typ)
Rückflussdämpfung >=8 dB (Typ 12 dB)
Abzweigdämpfung Nicht zutreffend, AGC (Automatic Gain Control)
Band- und Polaritätsauswahl: DiSEqC 1.0 (unidirektional)
DiSEqC 2.0 (bidirektional)
Standard EN 50494 (SCD) Standard EN 50607 (SCD2)
SKY UK Standard
Max. DC-Stromaufnahme < 300mA @ 13 Volt
Stromversorgung Aus der Set-Top-Box, Fernspeiseweiche oder Stammleitung (VL)
Abmaße 90 x 80 x 40mm
Optionales Netzteil: NT 20-3.3 F 3A, 20V

MSU 401-16 K im Einsatz - Installationsbeispiel

TV/ Receiver Einstellungen

Um über das unicable System alle Programme empfangen zu können, müssen verschiedene Einstellungen am Endgerät vorgenommen werden.
Jedem Endgerät bzw. Tuner muss ein Userband und eine Frequenz zugeteilt werden.

Für Geräte mit dem herkömmlichen unicable 1 (SCR = EN 50494) gibt es 4 Userbänder (UB):

  • UB 1 (=SCR 0) 1210 MHz
  • UB 2 (=SCR 1) 1420 MHz
  • UB 3 (=SCR 2) 1680 MHz
  • UB 4 (=SCR 3) 2040 MHz
Für neuere Geräte mit Unicable 2 (JESS = EN 50607) gibt es 12 zusätzliche Userbänder (UB):

  • UB 5 (=SCR 4) 985 MHz
  • UB 6 (=SCR 5) 1050 MHz
  • UB 7 (=SCR 6) 1115 MHz
  • UB 8 (=SCR 7) 1275 MHz
  • UB 9 (=SCR 8) 1340 MHz
  • UB 10 (=SCR 9) 1485 MHz
  • UB 11(=SCR 10) 1550 MHz
  • UB 12 (=SCR 11) 1580 MHz
  • UB 13 (=SCR 12) 1745 MHz
  • UB 14 (=SCR 13) 1810 MHz
  • UB 15 (=SCR 14) 1875 MHz
  • UB 16 (=SCR 15) 1940 MHz

Jedem Tuner muss nun eine Userband mit zugehöriger Frequenz zugewiesen werden. Meist haben die Gerätemenüs folgendes Schema:

  1. Satellit auswählen
  2. LNB-Typ (Unicable 9,75/10,60GHz)
  3. DiSEqC-Zuweisung

Anschließend muss für alle gewählten Sat-Positionen ein Suchlauf gestartet werden. Über die DiSEqC-Einstellung kann der gewünschte Satellite ausgewählt werden. Dabei hat jede Position das selbe Userband.

Bitte beachten:

  • Ein auf Standart 14/18V programmierter Empfänger funktioniert nicht und blockiert alle andere Geräte in ihrer Wohnung!
  • TV-Geräte mit 2 Sat-Tuner benötigen einen DC-fähigen Sat-2fach-Verteiler nach der Dose um beide Eingänge zu versorgen und auch zwei unterschiedliche Userbänder.
  • Externe Sat-Receiver wie z. Bsp. die Sky-Q-Box (hat 3-4Tuner) schleifen intern durch und benötigen keinen Verteiler. Sie können aber trotzdem einen Verteiler einsetzen, wenn sie zusätzlich noch den TV-Tuner nutzen wollen. Auch hier müssen entsprechend 2-4 UBs vergeben werden.

Samsung TV – unicable Einstellungen

1_Satellitenauswahl_Samsung

1. Satellitenauswahl

Unter Satellitenauswahl werden die gewünschten Satelliten markiert. Im Beispiel der Astra 19,2°Ost für die deutschen Programme und der HotBird 13° Ost für diverse fremdsprachliche Sender.

2_SatCR_unicable_Einstellungen

2. SCR/ Unicable Auswahl

Als nächstes SCR/Unicable auf „Ein“ stellen. Dann die Steckplatznummer (= Userband) eingeben

3_Userband_Einstellungen

3. Steckplatzfrequenz eingeben

Nun noch die Transportfrequenz, Samsung nennt sie Steckplatzfrequenz, eingeben. Wenn die Vorauswahl nicht passt, können sie auch die richtige Frequenz mit der Tastatur der Fernbedienung eingeben.

4_Satellit-scannen_Suchlauf

4. Satellit scannen (Sendersuchlauf)

Satellit scannen hier empfehlen wir für Nutzer ohne Pay-TV-Karten:
Transponder: wie vorgegeben sonst 10714 H 22000
Suchmodus: nur freie Sender (FTA)
Netzwerksuche: Ein
Signalqualität: Hier sollten nun min. 75% stehen, wenn oben alles richtig eingegeben wurde.
Nun noch Suchen auswählen + warten „FERTIG“

Panasonic-TV (mit Dual-Tuner) – unicable Einstellungen

Panasonic TV Dual-Tuner unicable Einstellungen 1

1. Menü Auswahl

  • „Setup“ auswählen + OK
  • „Tuning Menü DVB-S“ auswählen + OK

Panasonic TV Dual-Tuner unicable Einstellungen 2

2. Auswahl Antennensystem

  • „Antennen System“ auswählen + OK
  • „Einzelkabel“ auswählen + OK

Panasonic TV Dual-Tuner unicable Einstellungen 3

3. LNB Grundeinstellungen

„LNB Grundeinstellung“ auswählen + OK

Panasonic TV Dual-Tuner unicable Einstellungen 4

4. Dual-Tuner-Modus (Nur bei Dual-Tuner Geräten)

Nur bei Dual-Tuner Geräten:

  • ‚Dual-Tuner-Modus‘ auf EIN
  • „Nutzer-Band“ zugewiesenes Userband auswählen, hier z. Bsp. C1
  • „Nutzer-Frequenzband“ hier die zugehörige Transportfrequenz eintippen + OK, hier 1210 MHz
  • „Satellit“ hier Astra 19,2° E auswählen
Nun sollte oben eine Signalqualität und Signalstärke angezeigt werden.

Panasonic TV Dual-Tuner unicable Einstellungen 5

5. Frequenzband einstellen (Nur bei Dual-Tuner Geräten)

  • „Signal-Eingang“ auf „IN 2“ setzen
  •  „Nutzer-Band“ ein anderes, zugewiesenes Userband auswählen, hier z. Bsp. C2
  •  „Nutzer-Frequenzband“ hier die zugehörige Transportfrequenz eintippen + OK, hier 1420 MHz
  • „Satellit“ hier Astra 19,2° E auswählen

EXIT drücken und TV genießen, nur wenn der TV vorher nicht auf Sat-Empfang gelaufen war nun noch den Sendersuchlauf starten

Megasat HD 601 V2 Receiver – unicable Einstellungen

Megasat HD 601 V2 unicable Einstellungen 1

1. Ansicht

Kein Empfang mit der Standardeinstellung

Megasat HD 601 V2 unicable Einstellungen 2

2. Antenneneinstellungen

  • „MENÜ“ drücken
  • „Installation“ anwählen
  • PIN eingeben (Standard = 0000)
  • „Antenneneinstellungen“ anwählen

Megasat HD 601 V2 unicable Einstellungen 3

3. Auswahl LNB-Typ

  • „LNB-Typ“ anwählen
  • Für UB 1-4 auf „Unicable A“ ändern für UB 5-16 auf „JESS“ ändern
  • bestätigen

Megasat HD 601 V2 unicable Einstellungen 4

4. Unicable Einstellungen

  • „Unicable-Einstellungen“ anwählen
  • „IF Programme“ = gewünschtes UB auswählen
  • „Hauptfrequenz“ mit Transportfrequenz überschreiben
  • Bestätigen
  • nun sollten ganz unten der Signal & Qualitäts-Balken ausschlagen

Megasat HD 601 V2 unicable Einstellungen 5

5. Satellit scannen (Sendersuchlauf)

Falls noch keine Sender programmiert waren, nun den Suchlauf ( s. o.) anwählen

Triax S-HD 11 Receiver – unicable Einstellungen

Triax S-HD 11 unicable Einstellungen 1

1. Ansicht

Kein Empfang mit der Standardeinstellung

Triax S-HD 11 unicable Einstellungen 2

2. Installation

  • „MENÜ“ drücken
  • PIN eingeben (Standart = 0000)
  • „Antenneneinstellung“ anwählen

Triax S-HD 11 unicable Einstellungen 4

3. Auswahl LNB-Typ

  • „LNB-Typ“ anwählen
  • Für UB 1-4 auf „Unicable“ ändern für UB 5-16 auf „JESS“ ändern
  • bestätigen

Triax S-HD 11 unicable Einstellungen 5

4. Unicable Einstellungen

  • „Unicable-Einstellungen“ anwählen
  • ZF-Indes = gewünschtes UB auswählen
  • Es erscheint eine voreingestellte ‚ZF Frequenz‘ falls diese nicht stimmt mit der richtigen Transportfrequenz überschreiben

Triax S-HD 11 unicable Einstellungen 7

6. Suchlauf starten

  • nun sollten ganz unten die Signal & Qualitäts-Balken ausschlagen
  • Falls noch keine Sender programmiert waren, nun mit der „blauen Taste“ den Suchlauf anwählen

Deine Einkaufsmöglichkeiten

Online Shops

Bei diesen Online-Shops kannst Du unsere Produkte online kaufen!

Groß- und Einzelhandel

Diese Groß- und Einzelhändler haben unsere Produkte im Sortiment.

Schon an diese Komponenten gedacht?

Das sagen überzeugte Kunden

unicable Userbänder und Frequenzen für LUA 442-16 + MSU ...-16 K

Userband (UB) UB Frequenz (MHz) UB Standard BW (MHz) unicable Standard Einsatz
1 1210 46 EN 50494
(unicable 1)
Legacy STB und PVR
SCR kompatibel
2 1420
3 1680
4 2040
5 985 EN 50607
(unicable 2)
HGM 12 Tuner
6 1050
7 1115
8 1275
9 1340
10 1485
11 1550
12 1615
13 1745
14 1810
15 1875
16 1940

MSU 401-16 K weitere Einsatzmöglichkeit

DVB-T Antenne - optional

Terrestrisches Signal kann über den alten Multischalter genutzt werden.

Für den Betrieb des unicable Multischalter nicht zwingend erforderlich.

Erdungsblock/ Erdungswinkel EW ... HQ 2 Serie

Ein wichtiger Teil der Sat-Anlage ist die Erdung. Diese muss zwingend am örtlichen Potentialausgleicht mit min. 4mm²  grün/gelb Erdungsdraht angeschlossen werden.

Je nach Menge an Eingangskabeln am Multischalter, wird die Größe des Erdungsblock/ Erdungswinkel definiert.

Folgende Größen stehen zur Auswahl:

  • EW 2 HQ – für 2 Koaxkabel geeignet
  • EW 4 HQ – für 4 Koaxkabel geeignet
  • EW 6 HQ 2 – für 6 Koaxkabel geeignet z.B. Quattro LNB + DVB-T
  • EW 8 HQ 2 – für 8 Koaxkabel geeignet
  • EW 11 HQ 2 – für 11 Koaxkabel geeignet z.B. 2x Quattro LNB + DVB-T
  • EW 13 HQ 2 – für 13 Koaxkabel geeignet

Offset Satellitenschüssel + Quattro LNB

In unserem Beispiel wird eine Offset Satellitenschüssel SAT 75 W mit einer Größe von 75cm eingesetzt.

Der Empfang wird mit dem UC 44 Quattro LNB umgesetzt. Je nach Vorhaben kann die Schüssel mit mehreren LNBs erweitert werden.

Sat-Durchgangsdosen SDD 24.. QD Serie

In unserem Beispiel werden Sat-Durchgangsdosen in verschiedenen Varianten eingesetzt.

Beim Einsatz von Sat-Durchgangsdosen, sollte darauf geachtet werden, dass immer die erste TV-Dose in Reihe die höchste Dosendämpfung hat. Folgende Dosen sind immer mit einer geringeren Dämpfung einzusetzen. Wichtig ist der Abschluss der TV-Dosen Reihe mit einer Enddose oder einem Abschlusswiderstand.

In unserem Beispiel Wohnung 3:

  1. SDD 2419 QD – 19dB Dämpfung / Dosenpegel ca. 63 dBµV*
  2. SDD 2414 QD – 14dB Dämpfung / Dosenpegel ca. 63 dBµV*
  3. SDD 2411 QD – 11dB Dämpfung / Dosenpegel ca. 59 dBµV*
  4. SEA 2400 QR – 7dB Enddose mit integriertem Abschlusswiderstand / Dosenpegel ca. 56 dBµV*
*Die Dosenpegel sind abghängig von Leitungslänge und Kabelqualität. Der Sollpegel ist 50-72 dBµV

Sat-Verteiler

Mit dem Sat-Verteiler kann eine Leitung gesplittet werden. Dazu muss jeder Ausgang einen DC-Durchgang haben.
