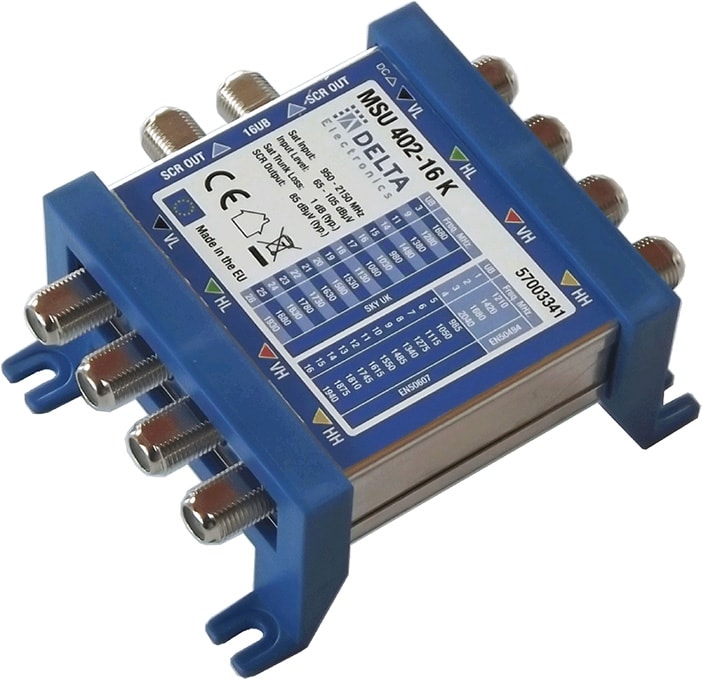

Die MSU 402-16 K von DCT Delta ist ein winzig kleiner unicable Multischalter mit 2 SCR Ausgängen und für bis zu 16 Teilnehmer.
Mit dem MSU 402-16 K können vorhandene Sat-Anlagen mit einfachem Sat-Multischalter erweitert und aufgerüstet werden. Sollen zwei Wohnungen mit unicable erweitert werden, so kann dieser Unicable-Multischalter vor dem “einfachen Multischalter” in Kaskade installiert werden.
Die MSU 402-16 K von DCT Delta ist ein unicable Multischalter, der für die Standards unicable- 1 (EN 50494) und 2 (Jess/ EN 50607) eingesetzt werden kann.
Die Nutzung von älteren Geräten wie Fernseher oder Receiver, ist mit 4- unicable 1 (welche für unicable 2 nicht erreichbar sind) und 12- unicable 2 User-Bändern pro Ausgang problemlos möglich.
Mit zwei SCR (Satellite Channel Routing) Ausgängen mit jeweils bis zu 16 Teilnehmer kann die MSU 402-16 K zur Erweiterung von vorhandenen Sat-Anlagen mit dem unicable Standard eingesetzt werden.
Sollen 2 Ausgänge (z.B. zwei Wohnung) erweitert werden, kann die MSU 402-16 K in Kaskade vor den vorhanden Multischalter installiert werden. Dabei ist zu beachten, dass der vorhandene Multischalter mit einem Netzteil betrieben wird. Sollte dies nicht der Fall sein, ist ein dSCR Power-Inserter für die MSU 402-16 notwendig. Wenn der Unicable-Multischalter in Kaskade eingesetzt wird, schaffen Sie weitere Anschlussmöglichkeiten am vorhandenen Multischalter. Es werden somit keine Ausgänge am vorhandenen Multischalter verschwendet und die sehr geringe Durchgangsdämpfung ist in aller Regel zu vernachlässigen. Die ultra kompakte Größe mit nur (90x80x40mm) macht die Installation in engen Bereichen möglich.
Auch der Betrieb direkt nach einem Quattro-LNB ist mit einem dSCR Power-Inserter einfach zu realisieren.
Eine weitere Besonderheit ist der mittels AGC automatisch geregelte Ausgangspegel von je 85dBµV am SCR Ausgang. Dadurch ergeben sich flexible Anschlussmöglichkeiten an der MSU 402-16 K wie:
| MSU 402-16 K | |
|---|---|
| Artikel-Nr. | 507003341 |
| Stammeingänge | 4 |
| Stammausgänge | 4 |
| Eingangsfrequenz | 950-2150 MHz |
| Stammdämpfung | 3 dB |
| Ausgänge SCR | 2 |
| User Bänder (SCR Ausgang) | 2 x 16 |
| Ausgangssteckverbinder | 75 Ohm F-Typ (weiblich) |
| Ausgangspegel | 85 dBµV (typ) |
| Rückflussdämpfung | >=8 dB (Typ 12 dB) |
| Abzweigdämpfung | Nicht zutreffend, AGC (Automatic Gain Control) |
| Band- und Polaritätsauswahl: |
DiSEqC 1.0 (unidirektional) DiSEqC 2.0 (bidirektional) Standard EN 50494 (SCD) Standard EN 50607 (SCD2) SKY UK Standard |
| Max. DC-Stromaufnahme | < 300mA @ 13 Volt |
| Stromversorgung | Aus der Set-Top-Box, Fernspeiseweiche oder Stammleitung (VL) |
| Abmaße | 90 x 80 x 40mm |
| Optionales Netzteil: NT 20-3.3 F | 3A, 20V |
Um über das unicable System alle Programme empfangen zu können, müssen verschiedene Einstellungen am Endgerät vorgenommen werden.
Jedem Endgerät bzw. Tuner muss ein Userband und eine Frequenz zugeteilt werden.
Für Geräte mit dem herkömmlichen unicable 1 (SCR = EN 50494) gibt es 4 Userbänder (UB):
Jedem Tuner muss nun eine Userband mit zugehöriger Frequenz zugewiesen werden. Meist haben die Gerätemenüs folgendes Schema:
Anschließend muss für alle gewählten Sat-Positionen ein Suchlauf gestartet werden. Über die DiSEqC-Einstellung kann der gewünschte Satellite ausgewählt werden. Dabei hat jede Position das selbe Userband.
Bitte beachten:
Unter Satellitenauswahl werden die gewünschten Satelliten markiert. Im Beispiel der Astra 19,2°Ost für die deutschen Programme und der HotBird 13° Ost für diverse fremdsprachliche Sender.
Als nächstes SCR/Unicable auf “Ein” stellen. Dann die Steckplatznummer (= Userband) eingeben
Nun noch die Transportfrequenz, Samsung nennt sie Steckplatzfrequenz, eingeben. Wenn die Vorauswahl nicht passt, können sie auch die richtige Frequenz mit der Tastatur der Fernbedienung eingeben.
Satellit scannen hier empfehlen wir für Nutzer ohne Pay-TV-Karten:
Transponder: wie vorgegeben sonst 10714 H 22000
Suchmodus: nur freie Sender (FTA)
Netzwerksuche: Ein
Signalqualität: Hier sollten nun min. 75% stehen, wenn oben alles richtig eingegeben wurde.
Nun noch Suchen auswählen + warten “FERTIG”
“LNB Grundeinstellung” auswählen + OK
Nur bei Dual-Tuner Geräten:
EXIT drücken und TV genießen, nur wenn der TV vorher nicht auf Sat-Empfang gelaufen war nun noch den Sendersuchlauf starten
Kein Empfang mit der Standardeinstellung
Falls noch keine Sender programmiert waren, nun den Suchlauf ( s. o.) anwählen
Kein Empfang mit der Standardeinstellung
bestätigen
Unsere Produkte kannst Du online, im Fachhandel bei Dir vor Ort, oder als Gewerbetreibender im Großhandel kaufen. Unsere Händler bieten Dir vollen Support und stehen Dir bei Fragen gerne zur Verfügung.
Du kannst unter "Datenschutz-Manager" im Footer-Bereich Deine Einstellungen jederzeit ändern.
| Userband (UB) | UB Frequenz (MHz) | UB Standard BW (MHz) | unicable Standard | Einsatz | |
|---|---|---|---|---|---|
| 1 | 1210 | 46 |
EN 50494 (unicable 1) |
Legacy STB und PVR SCR kompatibel | |
| 2 | 1420 | ||||
| 3 | 1680 | ||||
| 4 | 2040 | ||||
| 5 | 985 |
EN 50607 (unicable 2) | HGM 12 Tuner | ||
| 6 | 1050 | ||||
| 7 | 1115 | ||||
| 8 | 1275 | ||||
| 9 | 1340 | ||||
| 10 | 1485 | ||||
| 11 | 1550 | ||||
| 12 | 1615 | ||||
| 13 | 1745 | ||||
| 14 | 1810 | ||||
| 15 | 1875 | ||||
| 16 | 1940 | ||||
Terrestrisches Signal kann über den alten Multischalter genutzt werden.
Für den Betrieb des unicable Multischalter nicht zwingend erforderlich.
Ein wichtiger Teil der Sat-Anlage ist die Erdung. Diese muss zwingend am örtlichen Potentialausgleicht mit min. 4mm² grün/gelb Erdungsdraht angeschlossen werden.
Je nach Menge an Eingangskabeln am Multischalter, wird die Größe des Erdungsblock/ Erdungswinkel definiert.
Folgende Größen stehen zur Auswahl:
In unserem Beispiel wird eine Offset Satellitenschüssel SAT 75 W mit einer Größe von 75cm eingesetzt.
Der Empfang wird mit dem UC 44 Quattro LNB umgesetzt. Je nach Vorhaben kann die Schüssel mit mehreren LNBs erweitert werden.
In unserem Beispiel werden Sat-Durchgangsdosen in verschiedenen Varianten eingesetzt.
Beim Einsatz von Sat-Durchgangsdosen, sollte darauf geachtet werden, dass immer die erste TV-Dose in Reihe die höchste Dosendämpfung hat. Folgende Dosen sind immer mit einer geringeren Dämpfung einzusetzen. Wichtig ist der Abschluss der TV-Dosen Reihe mit einer Enddose oder einem Abschlusswiderstand.
In unserem Beispiel:
Mit dem Sat-Verteiler kann eine Leitung gesplittet werden. Dazu muss jeder Ausgang einen DC-Durchgang haben.
