Optische Sat Verteilung – Teil 3: Sat-Verteilung mit 2 Sat-Positionen

Schnelles Internet, Satelliten- und Kabelfernsehen – und dies mit mehr als einer Sat-Position? Die optische Sat-Verteilung bietet die Möglichkeit, . Was Du dafür benötigst und welche Vorteile damit einhergehen, erfährst Du hier.

Optische Sat-Verteilung mit 2 Sat-Positionen: Wie gelingt das?

Zum Verteilen von zwei Sat-Positionen in jede Wohnung genügt das Grundnetz der Hausanlage (wie in Teil 1 der optischen Sat-Verteilung beschrieben). Zusätzlich benötigt werden nur zwei weitere Elemente in der Kopfstation.

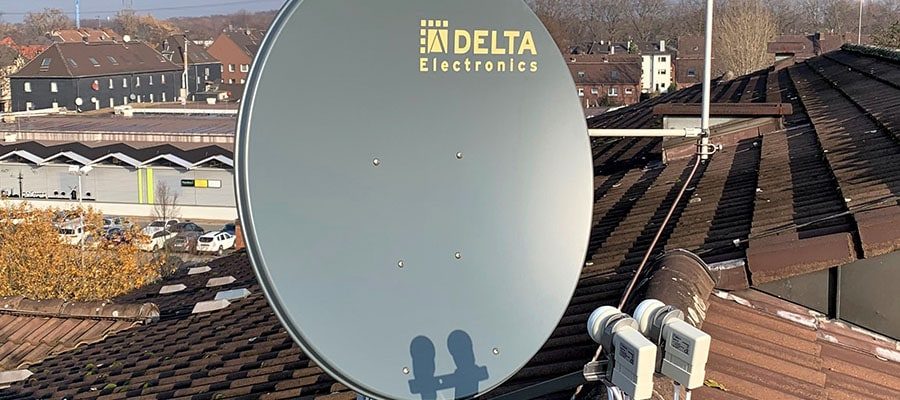

Ein zweiter Wideband-LNB + Schielhalter und / oder ein kompletter zweiter Spiegel. Der zweite LNB geht dann auf einen zusätzlichen optischen Sender (OCH2 35-37-00). Auf diese Art und Weise kommen die optischen Signale für beide Sat-Positionen per LWL in alle Wohnungen.

Benötigt wird dabei weiterhin nur eine Faser: Die verbliebenen anderen, der meist vier Fasern aus der Zuleitung, kannst Du anderweitig verwenden. Sie können beispielsweise individuell für Kabel-TV, Highspeed-Internet oder ähnliches genutzt werden.

Die ankommenden LWL-Signale müssen jedoch zuvor in herkömmliche Signale umgewandelt werden. Erst durch diesen Medienwandel können die Empfangsgeräte etwas mit ihnen anfangen. Für Sat-Empfang nimmt man dafür Unicable-Router mit optischem Eingang. Die verschiedenen Router unterscheiden sich dabei je nach Anwendung in:

  • ihrer Funktion
  • der Anzahl ihrer Ausgänge
  • ihrer Bauform

Ein weiterer unterscheidender Faktor kann die Anzahl der möglichen Dosen sein.

2 Sat Positionen optisch



Was wird für eine optische Sat-Verteilung in der Wohnung benötigt?

Für jede Wohnung sollte eine FTTH-Anschlussdose mit verlegtem vierfach-LWL zum Technikraum installiert werden. Zudem benötigst Du einen Rückumwandler (Medienwandler).

Beispiele hierfür könnten sein:
OTD 52-16 für 2x Legacy (2 Dosen) oder 2x 16 Userbänder Unicable (bis 2x 3 Dosen)
OTD 54-16 für 4x Legacy (4 Dosen) oder 4x 16 Userbänder Unicable (bis 4x 3 Dosen)
OR 55 AGC für 2x 2 Wideband-Signale + terrestrische Signale für zentrale Verteilstationen

OTD 32-16 auf Lochblech

Beispiel einer typischen Bestückung auf einer Lochrasterplatte im Medienverteiler der Wohnung.

  1. Die Übergabebox für die Glasfaseranschlüsse
  2. Router wandelt LWL in 2 Ausgänge mit je 1x Legacy oder 16 Userbänder um.
  3. Netzteil für Router
  4. 3fach-Verteiler
  5. Erdungsblock für den Potentialausgleich
  6. 3 Abgänge für je eine Enddose

Abgang zur ersten von bis zu 3 Durchgangsdosen.

Was spricht für eine optische Sat-Verteilung?

Eine optische Sat-Verteilung ist dann von Vorteil, wenn Du Deine Wohnung mit Anschluss-Möglichkeiten nach Deinen persönlichen Vorstellungen gestalten möchtest.

Dabei bieten sich unter anderem diese Vorteile:
